【泵-马达液压系统,液压马达测试系统,液压泵实训装置】是根据客户需求而写的，非常具有代表性，在客户搜索【泵-马达液压系统,液压马达测试系统,液压泵实训装置】时，都能通过我们来了解相关资讯，而且【泵-马达液压系统,液压马达测试系统,液压泵实训装置】在客户有需求时提供参考意见。

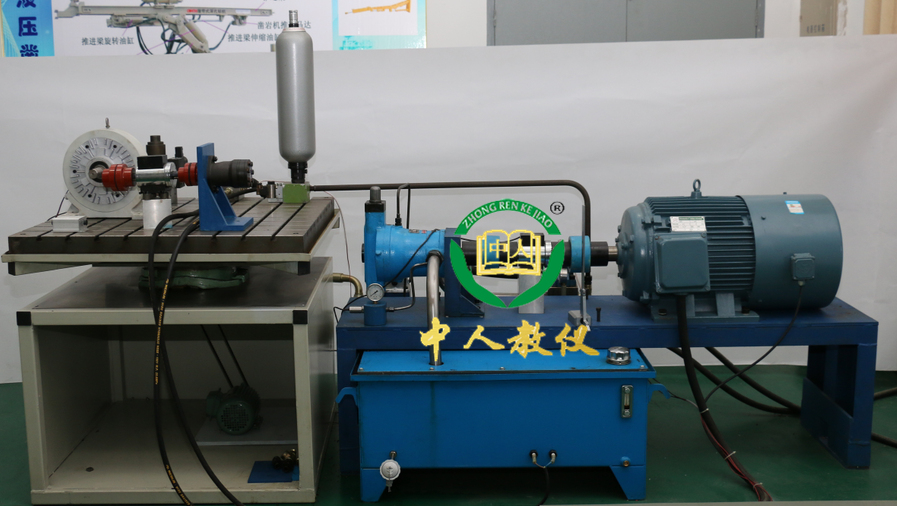

ZRYPL-15C泵-马达液压系统
一、泵-马达液压系统,液压马达测试系统,液压泵实训装置主要技术指标
|
产品名称 |
泵-马达液压系统,液压马达测试系统,液压泵实训装置 |
|
|
功能 |
泵-马达液压系统,液压马达测试系统,液压泵实训装置可测试液压柱塞泵、叶片泵、齿轮泵等得动、静态性能 |
|
|
试验项目 |
①空载跑合试验；②效率测定（包括排量测定、容积效率及总效率测定）；③超载性能试验；④变量机构变量特性测试；⑤冲击试验；⑥过程参数监测：包括试验过程中的噪音、振动、温升、运动平稳性监测等。 |
|
|
性能参数 |
满足标准 |
参照国标 |
|
总功率 |
7.5KW |
|
|
试验压力 |
0-10Mpa |
|
|
流量范围 |
0-50L/min |
|
|
转速范围 |
0-1500r/min |
|
|
系统温度控制模式 |
风冷 |
|
|
液压控制回路 |
开式 |
|
|
旋转方向 |
单向回转 |
|
|
结构组成 |
动力驱动系统，液压控制系统，电气控制系统，数据采集测试系统。 |
|
|
适用范围 |
齿轮泵：单联 |
|
|
产品名称 |
泵-马达液压系统,液压马达测试系统,液压泵实训装置 |
|
|
功能 |
液压马达可采用开式试验。试验参数通过传感器、数据采集、显示、工控机实现数据采集、处理、打印特性曲线、性能曲线和等效率曲线、试验报告和数据管理等。 |
|
|
试验项目 |
①空载跑合试验；②启动力矩试验；③功率测定（n、T）及效率测定（包括排量测定、容积效率及总效率测定）；④超载性能试验；⑤低速稳定性试验；⑧过程参数监测：包括试验过程中的噪音、振动、温升、运动平稳性监测等。 |
|
|
性能参数 |
满足标准 |
参照国标 |
|
总功率 |
7.5KW |
|
|
试验压力 |
0-10Mpa |
|
|
流量范围 |
0-50L/min |
|
|
转速范围 |
0-1600r/min |
|
|
系统温度控制模式 |
风冷 |
|
|
最大扭矩 |
20NM |
|
|
结构组成 |
动力系统，液压控制系统，电气控制系统，数据采集测试系统。 |
|
|
适用范围 |
中高速马达 |
|
二、泵-马达液压系统,液压马达测试系统,液压泵实训装置主要零配件清单
安装 操作台
|
序号 |
名称 |
型号 |
厂家 |
数量 |
备注 |
|
1 |
一块块铸铁T型槽2级精平板 |
1000*1000 |
本公司 |
1 |
|
|
2 |
泵组动力支座 |
|
本公司 |
1 |
|
|
3 |
电控操作台 |
|
本公司 |
1 |
已装配 |
液压元件配置清单
（一）机械执行及负载元件
|
序号 |
名称 |
型号 |
生产厂家 |
数量 |
备注 |
|
1 |
磁粉制动器组件 |
50N.M |
四川诚邦 |
1 |
|
（二）动力及配套元件
|
序号 |
名称 |
型号 |
厂家 |
数量 |
备注 |
|
1 |
7.5KW三相电机， |
YVP-7.5， |
苏州利多电机 |
1 |
|
|
2 |
转矩转速传感器 |
50N.M |
北京工标 |
1 |
|
|
3 |
泵站油箱组件 |
|
本公司 |
1台 |
带加热器,吸油过滤器，空气过滤器，液位计，温度传感器 |
|
4 |
冷却系统 |
2LQFL-A1.0F |
|
1 |
|
|
5 |
齿轮泵 |
CB-C25 |
北京华德 |
1 |
|
|
6 |
齿轮液压马达 |
|
北京华德 |
1 |
|
（三）控制元件
|
序号 |
名称 |
型号 |
厂家 |
数量 |
备注 |
|
1 |
先导式减压阀 |
J-10B |
北京华德 |
1 |
|
|
2 |
液控单向阀 |
CPD-G-03-A1 |
北京华德 |
1 |
|
|
3 |
高压截止阀 |
GQ-10B |
北京华德 |
2 |
|
|
4 |
压力继电器 |
EYX-15-5 |
北京华德 |
1 |
|
|
5 |
溢流阀 |
VF-B10H |
北京华德 |
1 |
|
四、辅助元件
|
序号 |
名称 |
型号 |
厂家 |
数量 |
备注 |
|
1 |
聚氨酯油管 |
XPUΦ10-1 |
山东鲁盾 |
16根 |
600mm：1根，800mm：1根，1000mm：1根 |
|
2 |
阀用油路板 |
|
自制 |
8 |
45 |
|
3 |
集成调压板 |
|
自制 |
1 |
45 |
|
4 |
压力表 |
YTN60 |
红旗仪表 |
6 |
|
五、工作介质
|
序号 |
名称 |
型号 |
厂家 |
数量 |
备注 |
|
1 |
抗磨液压油 |
46＃ |
中国石化 |
按需要 |
专用油 |
其他
|
序号 |
名称 |
型号 |
生产厂家 |
数量 |
备注 |
|
1 |
固定底板 |
|
自制 |
12 |
|
|
2 |
压块 |
|
自制 |
16 |
|
技术文档
|
序号 |
名称 |
型号 |
厂家 |
数量 |
备注 |
|
1 |
使用说明书 |
|
本公司 |
1套 |
|
|
2 |
实验指导书 |
|
本公司 |
1套 |
|
|
3 |
分析软件 |
|
本公司 |
1套 |
|
实验台附件
|
序号 |
名称 |
型号 |
生产厂家 |
数量 |
备注 |
|
1 |
钢板尺 |
150mm |
上海 |
1 |
|
|
2 |
活动扳手6″ |
|
上海 |
1 |
|
|
3 |
开口扳手19~22 |
|
上海 |
1 |
|
|
4 |
开口扳手22~24 |
|
上海 |
1 |
|
|
5 |
内六角扳手16mm |
|
上海 |
1 |
|
|
6 |
内六角扳手10mm |
|
上海 |
1 |
|
|
7 |
内六角扳手12mm |
|
上海 |
1 |
|
主要电器元件配置清单
|
序号 |
名称 |
型号 |
生产厂家 |
数量 |
备注 |
|
1 |
继电器 |
MY4NJ |
欧姆龙 |
10个 |
|
|
2 |
转换开关 |
PBC[Y090]LYA7 |
上海台博电器有限公司 |
1个 |
|
|
3 |
接近开关 |
TX-SP5C |
台湾北崎电气 |
8个 |
|
|
4 |
开关电源 |
S200-24 |
上海任重仪表有限公司 |
1个 |
|
|
5 |
航空插 |
XS12/2P |
迈峰仪表插件厂 |
25个 |
|
|
6 |
航空插 |
XS12/4P |
迈峰仪表插件厂 |
18个 |
|
|
7 |
电压表 |
85C-V50V |
凯达利仪表有限公司 |
2个 |
|
|
8 |
电流表 |
85C-A2A |
凯达利仪表有限公司 |
2个 |
|
|
9 |
指示灯 |
NHC-24V |
上海冯事达电气有限公司 |
10个 |
|
|
10 |
按扭 |
ZB2-BWB31C |
施耐德电气 |
17个 |
|
|
11 |
按扭 |
ZB2-BWB41C |
施耐德电气 |
3个 |
|
|
12 |
按扭 |
ZB2-BWB42C |
施耐德电气 |
4个 |
|
|
13 |
按扭 |
ZB2-BWB51C |
施耐德电气 |
9个 |
|
|
14 |
开关电源 |
5V/1A |
上海任重仪表有限公司 |
1个 |
|
|
15 |
变压器 |
TK500 |
长沙麓山变压器总厂 |
1个 |
|
|
16 |
空气开关 |
DZ47-16A |
施乃特电器有限公司 |
1个 |
|
|
17 |
保险 |
RT18-32 |
施乃特电器有限公司 |
3个 |
|
|
18 |
交流接触器 |
[JZC1-44/36V] |
国产 |
3个 |
|
|
19 |
接线端子 |
1534 |
国产 |
2个 |
|
|
20 |
流量传感器 |
100ML |
国产 |
1 |
|
|
21 |
压力传感器 |
50MPa |
国产 |
6 |
|
|
22 |
温度传感器 |
0---120度 |
国产 |
2 |
|
|
23 |
测控系统 |
PCI2366：16路模拟量输入，10路模拟量输出 |
阿尔泰 |
1 |
|
四、泵-马达液压系统,液压马达测试系统,液压泵实训装置实验台简介
泵-马达液压系统,液压马达测试系统,液压泵实训装置实验台主要是对液压泵、液压马达进行性能测试，检测马达在不同的工况、负载情况下转速、转矩以及马达的效率。同时，测试泵-马达容积调速性能实验，容积节流调速性能实验：变量泵＋调速阀＋定量马达等系统测试实验， 实验台配置了完备的各种类型传感器，包括压力传感器、流量传感器、转速传感器、功率传感器、扭矩传感器、磁粉制动器等，以满足各项实验参数测试的需要。实验台计算机测试控制系统实现实验参数（压力、流量、转速、功率、扭矩等）的自动数据检测、自动处理计算和存储等，还能实现回路电磁阀的自动控制，提高了实验台操作的自动化和智能化水平。实验台可以同时进行16路实验数据的采集和8个二位电磁阀的控制；同时应具有稳定可靠的数据采集系统，以确保实验中数据准确可靠，且I/O通道可根据需要自行扩展；保证数据准确，系统稳定并能根据需要描绘实时曲线、生成报表、生成X-Y曲线等。
